單缸圓錐破碎機技術參數：
| 型號 （Model） |
功率 （Power） （kw） |
腔型 （Chamber Type） |
最大進料粒度 （Max Feedin Size） （mm） |
緊邊排料口下的標準產能（t/h） | |||||||||||
| CSS Discharge Opening &Standard Capacity（t/h） | |||||||||||||||
| 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 44 | 51 | ||||
| HD-44 | 250 | 特粗 | 217 | - | - | - | - | 115-202 | 123-279 | 132-297 | 140-316 | 160-360 | 177-399 | - | - |
| Supper Coarse | |||||||||||||||
| 粗 | 177 | - | - | - | 102 | 110-220 | 118-295 | 126-316 | 135-336 | 153-382 | 169-339 | - | - | ||
| Coarse | |||||||||||||||
| 中粗 | 142 | - | - | - | 98-124 | 107-266 | 115-286 | 122-305 | 130-325 | 148-333 | 163-245 | - | - | ||
| Medium Coarse | |||||||||||||||
| 中 | 112 | - | - | - | 119-190 | 128-283 | 138-303 | 148-324 | 157-345 | 179-286 | 198 | - | - | ||
| Medium | |||||||||||||||
| 中細 | 87 | - | - | 117 | 127-232 | 137-251 | 147-269 | 157-288 | 167-306 | 190-254 | - | - | - | ||
| Medium Fine | |||||||||||||||
| 細 | 72 | - | 93-139 | 99-181 | 107-196 | 115-212 | 123-227 | 133-243 | 141-258 | 160-214 | - | - | - | ||
| Fine | |||||||||||||||
| 特細 | 40 | 100 | 125 | - | - | - | - | - | - | - | - | - | - | ||
| SupperFine | |||||||||||||||
| HD-53 | 315 | 特粗 | 280 | - | - | - | - | 180 | 193-344 | 207-444 | 220-472 | 250-557 | 277-616 | 303-674 | 334-520 |
| Supper Coarse | |||||||||||||||
| 標準粗 | 250 | - | - | - | - | 178-198 | 191-382 | 204-498 | 216-530 | 247-604 | 273-667 | 299-532 | 330-361 | ||
| Standard Supper | |||||||||||||||
| 粗 | 220 | - | - | - | - | 175-194 | 188-376 | 201-491 | 214-522 | 244-596 | 269-658 | 295-524 | 324-361 | ||
| Coarse | |||||||||||||||
| 中粗 | 180 | - | - | - | - | 167-260 | 179-438 | 191-468 | 204-498 | 232-568 | 256-513 | 281-374 | - | ||
| Medium Coarse | |||||||||||||||
| 中 | 140 | - | - | - | - | 204-306 | 219-456 | 234-487 | 249-519 | 284-521 | 313-418 | - | - | ||
| Medium | |||||||||||||||
| 中細 | 120 | - | - | - | 200 | 216-385 | 232-413 | 247-441 | 263-470 | 299-471 | 332-379 | - | - | ||
| Medium Fine | |||||||||||||||
| 細 | 90 | - | - | - | 206-322 | 222-347 | 238-373 | 255-398 | 271-424 | 309-425 | 342 | - | - | ||
| Fine | |||||||||||||||
| 特細 | 70 | - | - | - | 227-316 | 244-340 | 263-321 | 281-312 | - | - | - | - | - | ||
| Supper Fine | |||||||||||||||
| 型號 Model | 功率Power | 腔型 Chamber Type | 最大進料粒度Max Feed Size | 緊邊排料口下的標準產能 CSS Discharge Opening &Standard Capacity（t/h） | ||||||||||
| 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48 | 51 | ||||
| FKD-44S | 250 | 特粗Supper Coarse | 400 | - | - | - | - | 267 | 282-353 | 298-446 | 313-563 | 334-601 | 349-534 | |
| 粗Coarse | 350 | - | - | - | 225 | 239-299 | 254-381 | 269-484 | 284-511 | 298-448 | 318-398 | 333 | ||
| 中粗Medium Coarse | 300 | - | - | 195 | 214-267 | 228-342 | 242-435 | 256-461 | 270-486 | 284-426 | 303-378 | 317 | ||
| 型號 Model | 功率Power | 腔型 Chamber Type | 最大進料粒度Max Feed Size | 緊邊排料口下的標準產能 CSS Discharge Opening &Standard Capacity（t/h） | ||||||||||
| 38 | 41 | 44 | 48 | 51 | 54 | 60 | 64 | 70 | 76 | 83 | ||||
| FKD-53S | 315 | 特粗Supper Coarse | 450 | - | 349 | 368-460 | 392-588 | 410-718 | 428-856 | 456-929 | 489-978 | 525-1050 | 562-983 | 604 |
| 粗Coarse | 400 | 318 | 336-420 | 353-618 | 376-753 | 394-788 | 411-823 | 446-892 | 469-822 | 504-631 | - | |||
注: 參數如有更新，恕不另行通知，請聯系我們。
單缸圓錐破碎機集機械、液壓、電氣、自動化、智能控制等技術于一體， 是恒源·中國-菲尼克斯（phoenix）在總結20多年來從事破碎機研發設計、生產銷售、服務經驗的基礎上，結合現代工業科技的發展，自主研發和設計的新型高效破碎機。

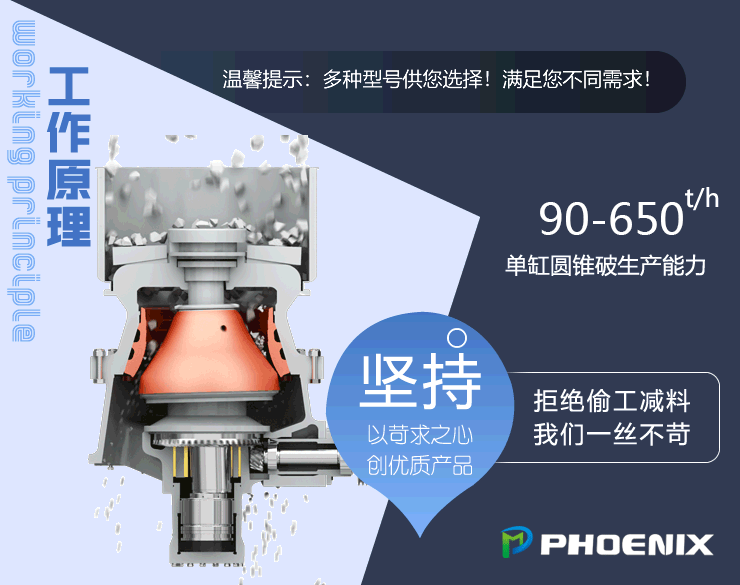

單缸圓錐破碎機原理：

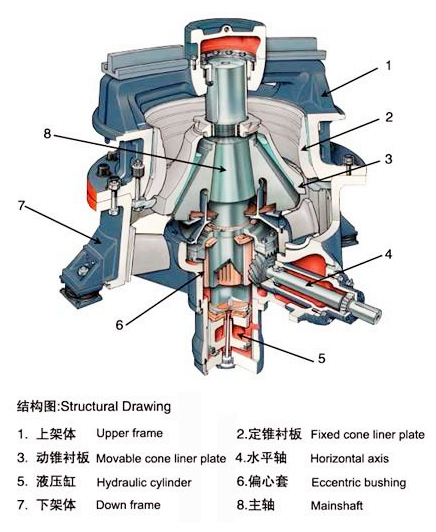

單缸圓錐破碎機工作時：電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回?cái)[動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。
單缸圓錐破碎機特點：
1.主軸兩端支撐
主軸浮動且兩端支撐，承載能力大，結構緊湊，運行可靠穩定。
2. 防塵密封系統
正壓防塵裝置，有效防止?jié)櫥臀廴径茐妮S承，延長潤滑油和設備使用壽命。
3. 傳動系統
傳動系統采用螺旋傘齒輪設計，承載能力高，傳動平穩，噪音低。
4.機體機架優化設計
采用新臂架布置方式，受力更加均勻，有效避免了物料對上機架的沖擊磨損。采用無損探傷檢測驗收，使機體整體強度更高，提高了設備運轉的可靠性，延長了整機使用壽命。
5.陡錐型動錐
動錐錐度較陡，物料通過能力更高。
6.全液壓系統調整排料口和過鐵保護裝置
HD系列單缸圓錐式破碎機采用主軸浮動和液壓升降控制相結合的結構，集排料口的調整和過載保護功能于一體，在保證性能的同時，簡化了破碎機的結構，相比其他類型的圓錐破碎機，不再額外增加排料口調整裝置和過鐵保護裝置，使設備結構更加簡單，增加了設備運轉的可靠性。
7. 先進的滑動軸承設計
滑動軸承采用了特殊的油楔設計，在主軸與軸承之間的接觸面形成了穩定的潤滑油膜，避免了直接摩擦， 降低了發熱量，延長了軸承的使用壽命。
8. 安全可靠的保險系統。
采用高壓力設計來滿足低壓力需求，設備正常運轉時有較高的壓力裕量，提高了液壓系統的可靠性，可確保機器過載時及時報警。

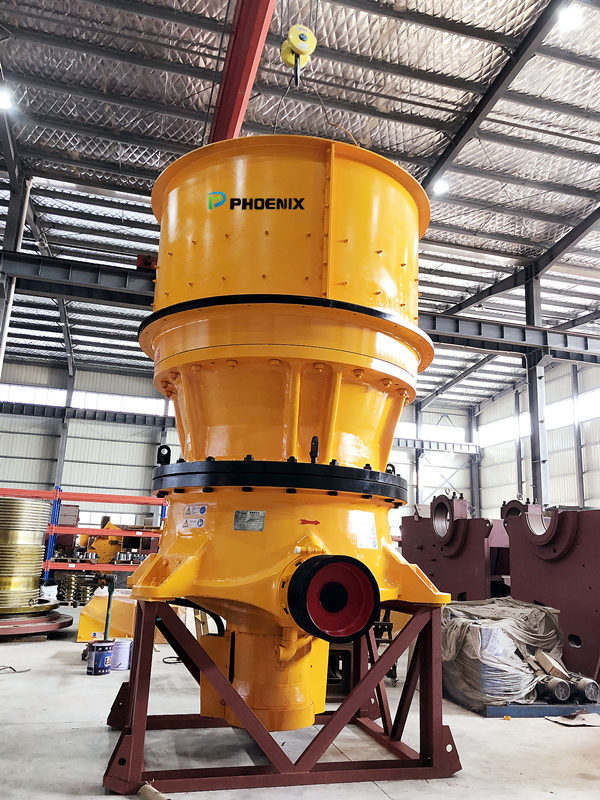

單缸圓錐破碎機出廠圖片：

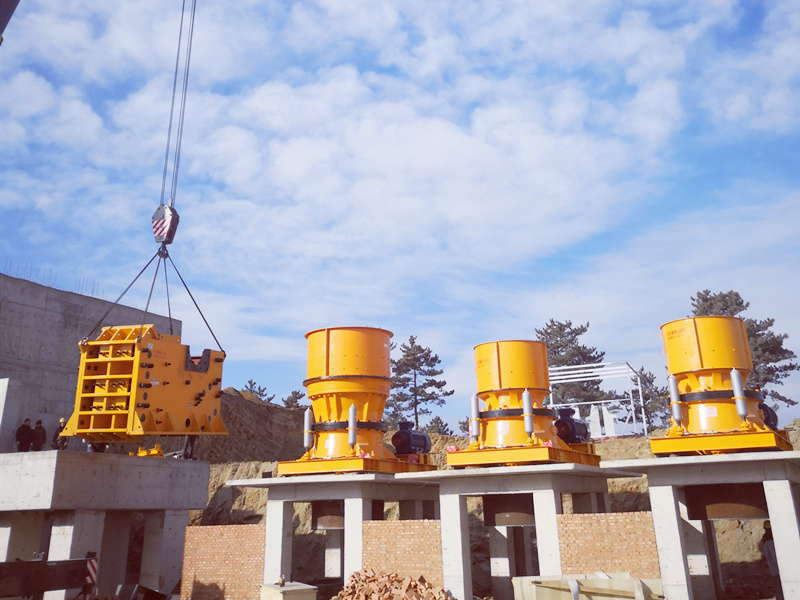

單缸圓錐破碎機現場圖片：
單缸圓錐破碎機價格：
請撥打本司銷售熱線或網站留言咨詢。
